Pulsar Symbion LRF DXT50 dalekozor s termovizijom

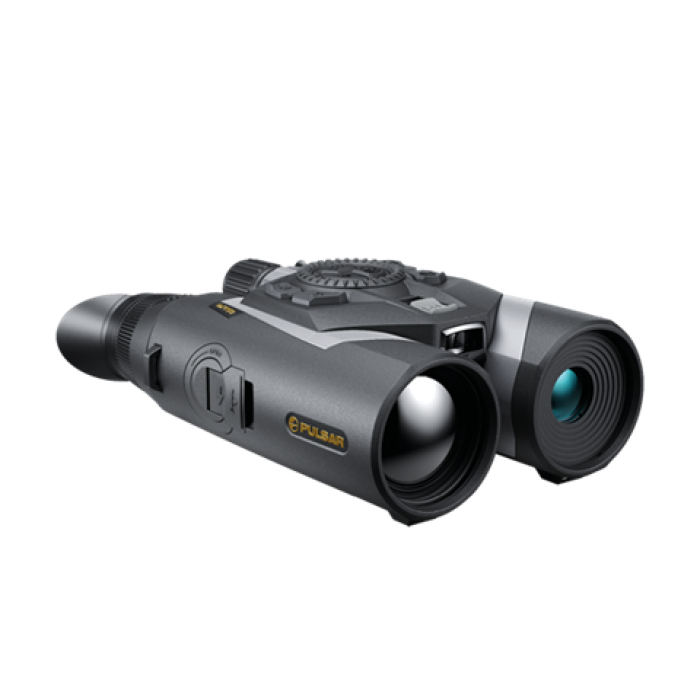

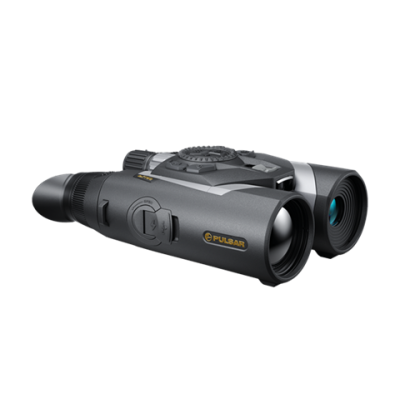

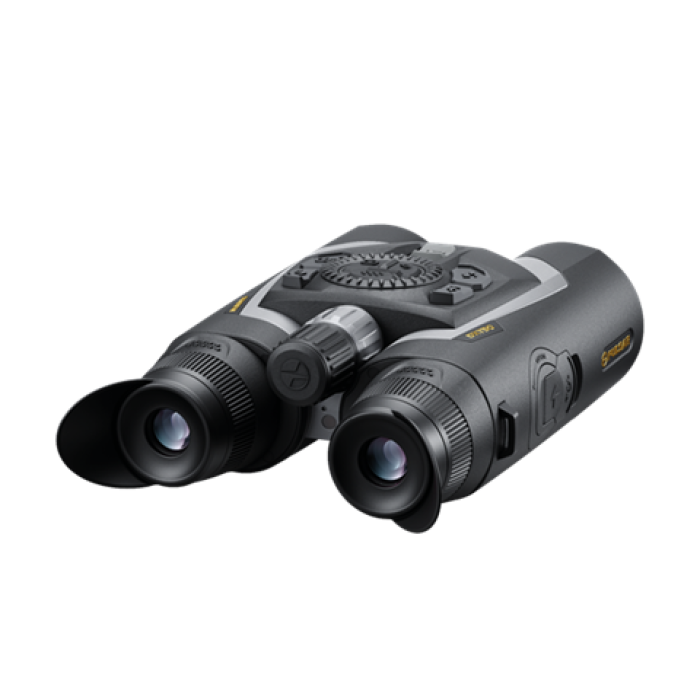

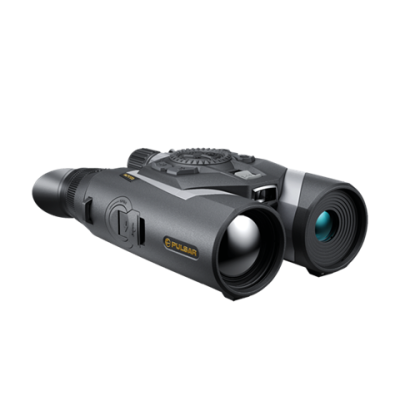

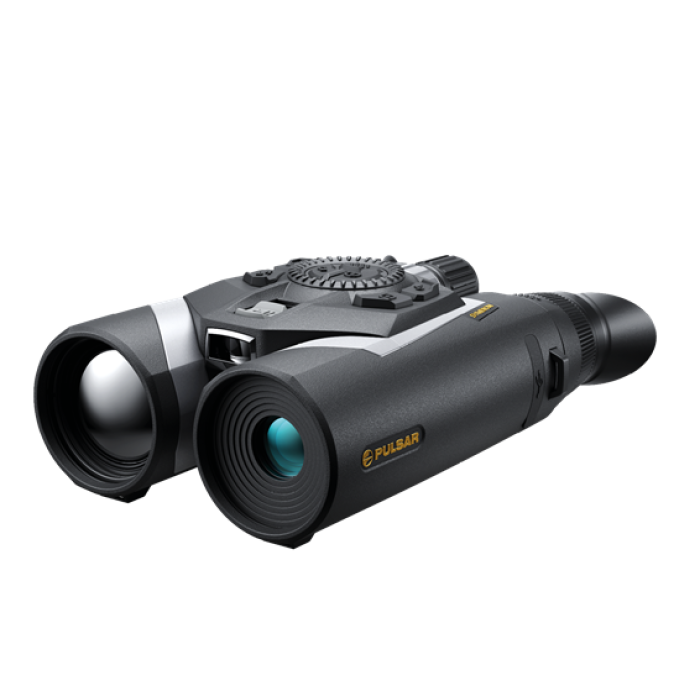

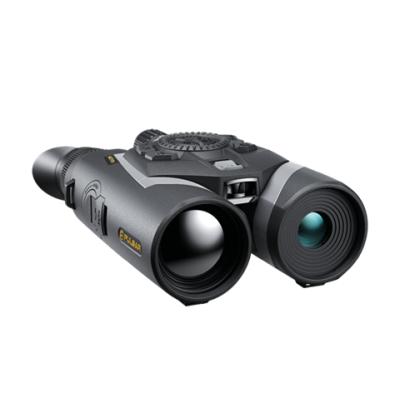

Pulsar Symbion LRF DXT50 – multispektralni dalekozor s termovizijom, 4K kamerom i daljinomjerom

Pulsar Symbion LRF DXT50 profesionalni je multispektralni dalekozor za cjelodnevno i cjelonoćno promatranje. U jednom kućištu objedinjuje termovizijski kanal rezolucije 1280 × 1024 px, digitalni 4K senzor, fokusirajući IR iluminator valne duljine 850 nm i laserski daljinomjer dometa do 1500 m. Korisnik može otkriti toplinski potpis, provjeriti detalje u dnevnom ili digitalnom noćnom prikazu, izmjeriti udaljenost i snimiti fotografiju ili videozapis bez zamjene uređaja.

Model DXT50 posebno je prilagođen brzom pretraživanju šume, rubova polja i mješovitog terena. Široko termovizijsko vidno polje od 17,5°, HD senzor i kombinirani prikaz dvaju kanala omogućuju brzo otkrivanje, provjeru i praćenje objekata danju, u sumrak i u potpunom mraku.

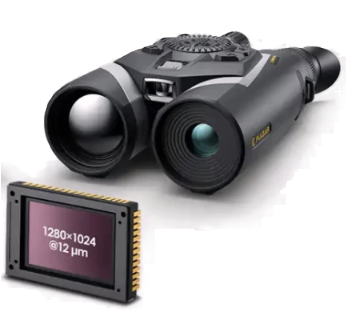

Termovizijski kanal 1280 × 1024

Termovizijski modul koristi nehlađeni mikrobolometrijski senzor rezolucije 1280 × 1024 px, veličine piksela 12 µm i frekvencije osvježavanja 50 Hz. Visoka rezolucija čuva sitne detalje i jasne obrise toplinskih objekata, dok 50 Hz pruža fluidan prikaz pri panoramskom pretraživanju i praćenju životinja ili drugih objekata u pokretu.

Toplinska osjetljivost senzora iznosi NETD <35 mK, a sistemska vrijednost sNETD <20 mK. Takve vrijednosti pomažu u razlikovanju malih temperaturnih razlika pri visokoj vlazi, magli, oborinama i slabom kontrastu između objekta i pozadine. Na raspolaganju su tri razine pojačanja osjetljivosti – Normal, High i Ultra – zajedno s filtrom zaglađivanja slike i devet paleta boja.

Germanijski objektiv F50/1.0 nudi osnovno povećanje 2× i široko vidno polje od 17,5°, odnosno 30,7 m na udaljenosti od 100 m. Raspon povećanja 2–24× omogućuje najprije brz pregled širokog područja, a zatim detaljnije promatranje pronađenog objekta. Deklarirani domet detekcije objekta veličine jelena iznosi do 2300 m; stvarna udaljenost prepoznavanja ovisi o veličini objekta, vremenskim uvjetima, terenu i iskustvu korisnika.

Digitalni 4K kanal

Digitalni CMOS senzor rezolucije 3840 × 2160 px pruža detaljnu sliku u boji tijekom dana te podržava promatranje u sumrak i noću. Objektiv F50/1.8, povećanje 6,5–26× i vidno polje od 5,8°, odnosno 10,2 m na 100 m, korisni su za potvrdu detalja nakon početne detekcije termovizijskim kanalom.

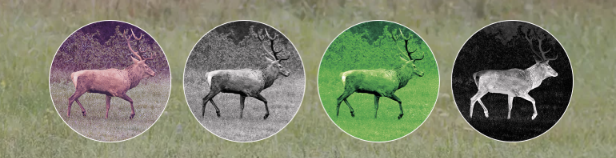

Dostupna su četiri načina digitalnog prikaza: Day Color za dnevnu sliku u boji, Twilight za sumrak te Night B&W i Night Green za noćno promatranje. U potpunom mraku digitalni kanal koristi ugrađeni fokusirajući LED IR iluminator valne duljine 850 nm s tri podesive razine snage.

Fokusirajući IR iluminator omogućuje usmjeravanje infracrvenog snopa na željeni dio terena i prilagodbu snage udaljenosti promatranja. Aktivno infracrveno osvjetljenje mogu registrirati kompatibilni uređaji za noćno gledanje, a dulja uporaba najveće snage smanjuje trajanje baterije.

Istodoban prikaz kanala

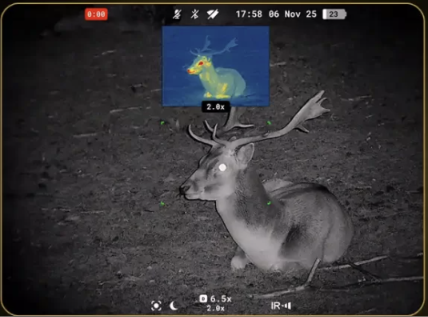

Način DUO prikazuje termovizijsku i digitalnu sliku istodobno u formatu slike u slici. Termovizijski kanal služi za brzo otkrivanje toplinskog potpisa, dok digitalni kanal pomaže potvrditi vidljive detalje i procijeniti okolinu. Korisnik može zamijeniti položaj glavnog i pomoćnog kanala prema trenutačnoj zadaći.

Klasična funkcija PiP prikazuje povećani dio prizora u zasebnom prozoru, uz zadržavanje širokog pregleda u glavnom dijelu zaslona. Elektronička stabilizacija slike ublažava podrhtavanje ruku i poboljšava preglednost pri većim povećanjima, praćenju pokretnih objekata i snimanju videozapisa.

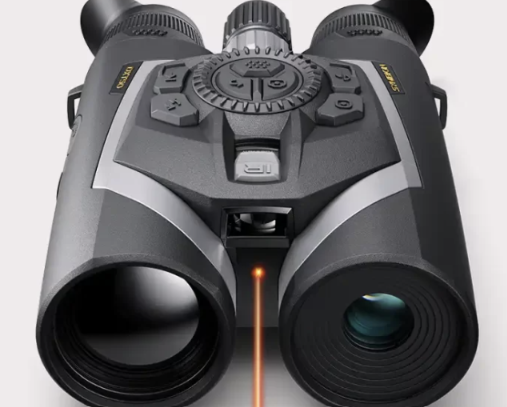

Laserski daljinomjer do 1500 m

Ugrađeni laserski daljinomjer mjeri udaljenost do 1500 m uz deklariranu preciznost od ±1 m. Emiter valne duljine 905 nm pripada sigurnosnoj klasi 1 prema normi IEC 60825-1:2014. Dostupni su pojedinačno mjerenje i kontinuirani način SCAN za praćenje objekta u pokretu ili uzastopno mjerenje više orijentira.

Funkcija THD prikazuje stvarnu vodoravnu udaljenost uzimajući u obzir kut prema objektu, što je posebno korisno na padinama i razvedenom terenu. Maksimalni domet mjerenja u praksi ovisi o veličini, obliku, boji i reflektivnosti objekta, vremenskim uvjetima, kutu laserske zrake i položaju sunca.

Symbion LRF DXT50 podržava aplikaciju Stream Vision Ballistics i integrirani balistički kalkulator. Uređaj može prikazati izračunate korekcije prema odabranom profilu, ali riječ je o ručnom uređaju za promatranje, a ne o ciljniku za montažu na oružje.

Tehničke specifikacije Pulsar Symbion LRF DXT50

Vrijednosti su usklađene s aktualnom službenom stranicom modela Pulsar Symbion LRF DXT50, dok su dodatne informacije o sučeljima i postavkama provjerene u proizvođačevim uputama.

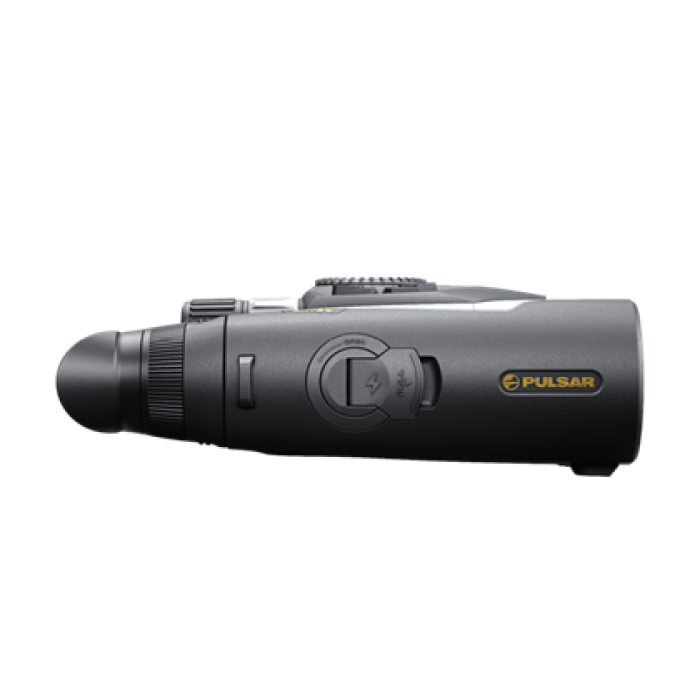

Kućište i upravljanje

Kućište od legure magnezija pruža čvrstu konstrukciju uz masu od 1 kg s baterijom. Zaštita IP67 namijenjena je radu na kiši, snijegu i u prašnjavom okruženju te štiti uređaj pri kratkotrajnom uranjanju u vodu. Prema aktualnoj specifikaciji proizvođača, radni temperaturni raspon iznosi od −25 do +50 °C.

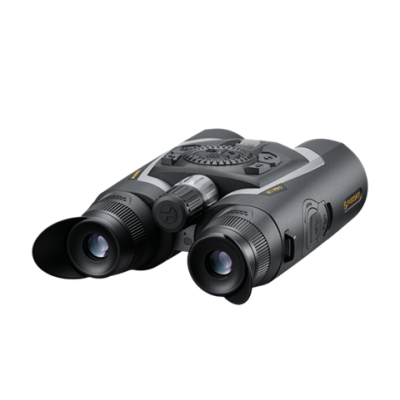

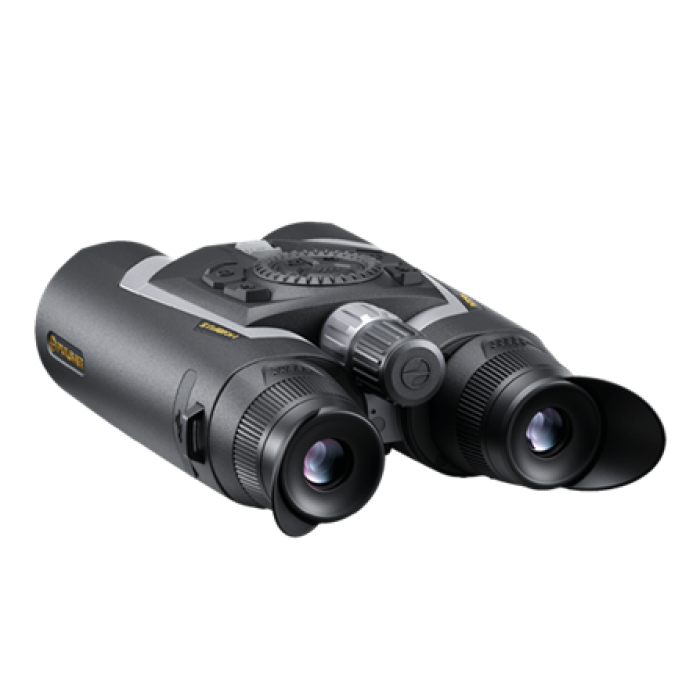

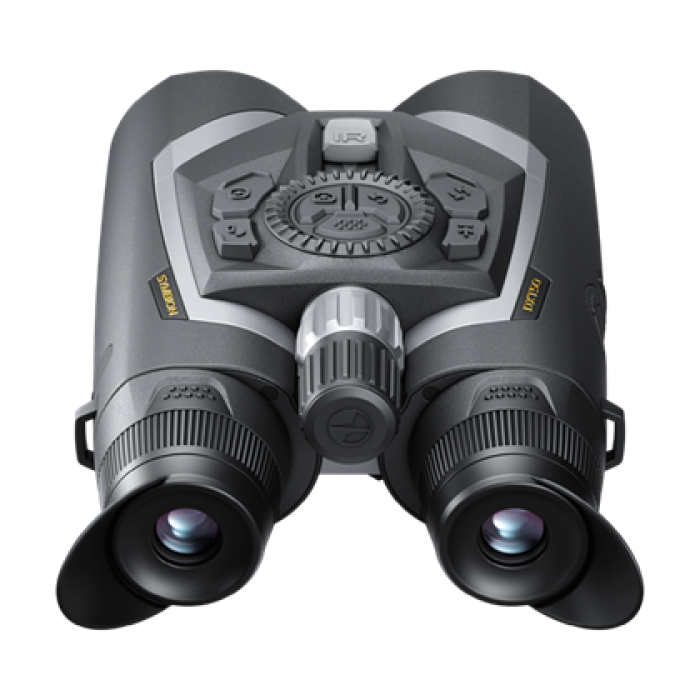

Klasična binokularna konstrukcija smanjuje naprezanje očiju tijekom duljeg promatranja. Razmak zjenica podesiv je od 62,5 do 74 mm, dok podešavanje dioptrije od −5 do +5 D omogućuje zasebnu prilagodbu svakog okulara. Glavne tipke, obostrani kotači za fokusiranje i trostupanjski prekidač ON/Sleep/OFF prilagođeni su rukovanju jednom rukom te uporabi ljevaka i dešnjaka.

Vibracijska povratna informacija potvrđuje ključne naredbe bez skretanja pogleda sa scene. Senzor približavanja automatski isključuje zaslone kada korisnik odmakne uređaj od očiju, dok način Sleep privremeno deaktivira zaslone i dio aktivnih funkcija radi štednje energije.

Napajanje i autonomija

U kompletu se isporučuju dvije izmjenjive litij-ionske baterije APS 5 kapaciteta 4900 mAh svaka. Njihovim uzastopnim korištenjem uređaj može raditi do 8 sati pri temperaturi od 22 °C. Stvarno trajanje baterije ovisi o temperaturi okoline, snazi IR iluminatora, uporabi Wi-Fi i Bluetooth veze, učestalosti mjerenja daljinomjerom, snimanju i odabranom načinu prikaza.

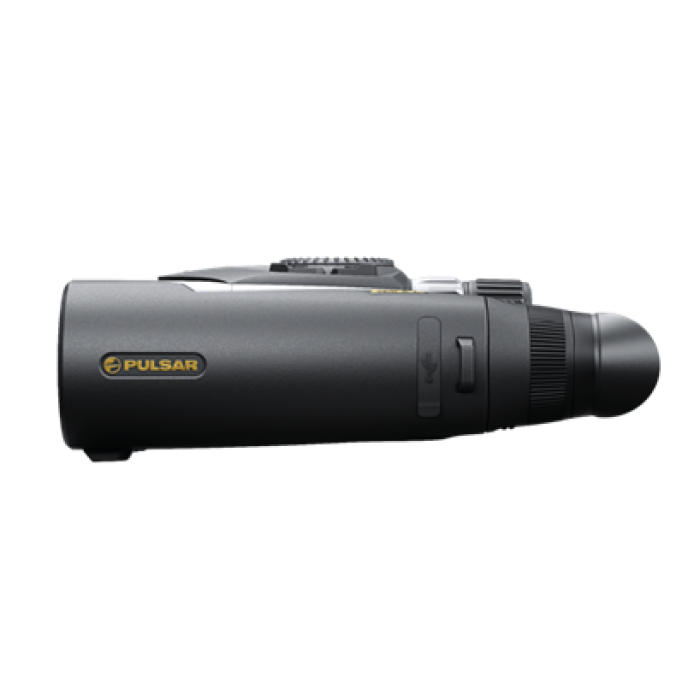

Mogućnost brze zamjene baterije praktična je tijekom dugotrajnog terenskog rada. USB Type-C priključak podržava vanjsko napajanje od 5/9 V i Power Delivery, pa se dalekozor može povezati s kompatibilnom prijenosnom baterijom. Za dulju autonomiju preporučuje se isključiti bežične veze i IR iluminator kada nisu potrebni.

Snimanje i povezivanje

Ugrađeni snimač pohranjuje fotografije u formatu JPG i videozapise u formatu MP4 pri rezoluciji 1440 × 1080 px. Podržano je i snimanje zvuka. Interna memorija od 64 GB omogućuje opsežno dokumentiranje bez zasebne memorijske kartice, a preko USB-C priključka dostupan je i videoizlaz.

Dvopojasni Wi-Fi od 2,4/5 GHz služi za povezivanje s aplikacijom Stream Vision 2. Aplikacija omogućuje pregled slike na pametnom telefonu, daljinsko upravljanje dostupnim funkcijama, prijenos datoteka i instaliranje nadogradnji ugrađenog softvera. Bluetooth BLE 4.2 koristi se za povezivanje s aplikacijom Stream Vision Ballistics.

Primjena na terenu

Promatranje divljači i prirode. Široko termovizijsko vidno polje olakšava pregled šumskih prosjeka, rubova šume, livada i područja s visokom vegetacijom. Nakon otkrivanja toplinskog potpisa digitalni 4K kanal omogućuje provjeru vidljivih obilježja objekta.

Rad u sumrak i noću. Termovizijski kanal ne treba vanjski izvor svjetlosti i nastavlja otkrivati zagrijane objekte u potpunom mraku. Digitalni noćni način rada i IR iluminator od 850 nm koriste se kada treba razmotriti obrise, pozadinu i druge vizualne detalje prizora.

Nadzor prostora i traganje. Kombinacija termovizije, digitalne slike i daljinomjera olakšava nadzor perimetra, pronalaženje ljudi ili životinja i prenošenje točnih informacija o udaljenosti. Snimanje slike i zvuka omogućuje dokumentiranje uočenih događaja.

Promatranje na razvedenom terenu. Daljinomjer s načinom SCAN i funkcijom THD pomaže pri mjerenju na padinama. Elektronička stabilizacija poboljšava čitljivost slike pri uporabi iz ruke, a priloženi adapter s podrškom za ARCA-SWISS omogućuje postavljanje uređaja na kompatibilan stativ.

Uporaba termovizijske opreme u lovu podliježe lokalnim propisima. Prije uporabe potrebno je provjeriti važeće zakonodavstvo države i pravila konkretnog lovišta.

Postavljanje prije uporabe

1. Potpuno napunite obje baterije APS 5 i jednu umetnite u ležište uređaja.
2. Otvorite poklopce objektiva i postavite trostupanjski prekidač u položaj ON.
3. Namjestite razmak okulara dok se slika ne spoji u jedinstveno vidno polje bez tamnih rubova.
4. Podesite dioptriju svakog okulara prema simbolima sučelja, a zatim fokusirajte odabrani termovizijski ili digitalni objektiv na promatrani objekt.
5. Odaberite željeni spektralni kanal ili uključite DUO za istodoban prikaz termovizijske i digitalne slike.
6. Za termovizijski kanal odaberite razinu osjetljivosti, paletu boja i odgovarajući način kalibracije.
7. U digitalnom noćnom načinu uključite IR iluminator, postavite najmanju potrebnu snagu i usmjerite infracrveni snop.
8. Kratko pritisnite tipku LRF za pojedinačno mjerenje ili je držite dulje od dvije sekunde za aktiviranje kontinuiranog načina SCAN.
9. Povežite uređaj s aplikacijom Stream Vision 2 i provjerite dostupnost nove verzije ugrađenog softvera.

Pulsar Symbion LRF DXT50 ne zahtijeva upucavanje jer nije optički ciljnik, nego ručni uređaj za promatranje. Prije rada potrebno je podesiti okulare, fokus, postavke slike i daljinomjer te, prema potrebi, balistički profil.

Održavanje i čuvanje

Nakon terenske uporabe vlagu i nečistoće uklonite s kućišta mekom suhom krpom. Prašinu i pijesak s objektiva, okulara te prozora IR iluminatora i daljinomjera najprije uklonite puhaljkom ili mekanim kistom kako biste izbjegli oštećenje optičkih premaza. Za završno čišćenje koristite krpu od mikrovlakana i sredstvo namijenjeno optičkim površinama.

Nemojte upotrebljavati otapala ni agresivna sredstva za čišćenje. Prije izlaska na teren pregledajte optičke površine, zaštitne prozore, kontrole, USB-C priključak i kontakte baterije. Za dugotrajno čuvanje izvadite APS 5, ostavite je napunjenu približno 50–80% i uređaj spremite u priloženu torbu na suhom i prozračnom mjestu. Proizvođač preporučuje punjenje baterija pri temperaturi od 0 do +35 °C.

Sadržaj pakiranja

• Multispektralni dalekozor Pulsar Symbion LRF DXT50
• Dvije baterije APS 5
• Dva poklopca za baterije APS 5
• Punjač za baterije APS 5
• Mrežni adapter
• USB Type-C kabel s USB Type-A adapterom
• Adapter za stativ s podrškom za ARCA-SWISS
• Sustav remenja za nošenje dalekozora
• Remen za vrat
• Zaštitna torba
• Krpa za čišćenje optike
• Kratke upute za uporabu
• Jamstveni list

Prednosti modela DXT50

Pulsar Symbion LRF DXT50 objedinjuje funkcije više zasebnih uređaja: termovizijskog dalekozora, digitalnog uređaja za dnevno i noćno promatranje, IR iluminatora, laserskog daljinomjera i snimača. Njegova stvarna prednost nije samo broj funkcija, nego mogućnost da se one primijene uzastopno nad istim prizorom – najprije otkriti objekt prema toplinskom potpisu, zatim ga potvrditi digitalnim kanalom, izmjeriti udaljenost i pohraniti snimku.

Termovizijski senzor 1280 × 1024, široko vidno polje, digitalni 4K kanal, način DUO, stabilizacija slike, magnezijsko kućište sa zaštitom IP67 i izmjenjivo napajanje APS 5 čine ovaj model prikladnim za zahtjevnu cjelodnevnu uporabu. DXT50 je namijenjen korisnicima kojima su važni detaljna slika, brzo pretraživanje terena i manja količina zasebne opreme u terenskom kompletu.

Kupnja u trgovini Professional Optics

Pulsar Symbion LRF DXT50 dostupan je u trgovini Professional Optics u Splitu. Kupcima su na raspolaganju konkurentne cijene, stručna pomoć pri odabiru i podešavanju opreme te dostava unutar Hrvatske i u druge europske zemlje.

Prije narudžbe moguće je provjeriti raspoloživost, uvjete jamstva, opcije dostave i kompatibilnost dodatne opreme za stativ. Professional Optics može pomoći pri pravilnom podešavanju termovizijskog i digitalnog kanala, daljinomjera te aplikacija Stream Vision 2 i Stream Vision Ballistics.

Česta pitanja

Po čemu se DXT50 razlikuje od običnog termovizijskog dalekozora?

DXT50 kombinira termovizijski senzor 1280 × 1024 s digitalnim 4K senzorom, noćnim IR iluminatorom i laserskim daljinomjerom. Osim detekcije toplinskog potpisa, omogućuje dnevno promatranje u boji, digitalno noćno gledanje i mjerenje udaljenosti.

Mogu li se termovizijska i digitalna slika gledati istodobno?

Da. Način DUO istodobno prikazuje oba kanala u formatu slike u slici, a korisnik može odabrati koji će kanal biti glavni.

Radi li DXT50 u potpunom mraku?

Da. Termovizijski kanal radi bez dodatnog osvjetljenja, dok digitalni noćni kanal koristi ugrađeni fokusirajući IR iluminator od 850 nm s tri razine snage.

Koliki je domet daljinomjera?

Maksimalni deklarirani domet iznosi 1500 m, uz preciznost mjerenja od ±1 m. Rezultat ovisi o vremenu, veličini objekta i njegovoj sposobnosti reflektiranja laserske zrake.

Treba li uređaj upucati?

Ne. Pulsar Symbion LRF DXT50 ručni je dalekozor za promatranje, pa upucavanje nije potrebno. Prije rada dovoljno je namjestiti okulare, fokus i postavke prikaza.

Koliko dugo uređaj radi s baterijama?

Deklarirano vrijeme rada iznosi do 8 sati pri 22 °C uz uzastopnu uporabu dviju priloženih baterija APS 5. Niska temperatura, IR osvjetljenje, Wi-Fi, snimanje i česta uporaba daljinomjera skraćuju stvarnu autonomiju.

Može li se DXT50 postaviti na stativ?

Da. Kućište ima navoj 1/4″, a priloženi adapter za stativ podržava sustav ARCA-SWISS.
